设计时如何考虑集装箱设备的震动对舱体的影响
发布时间：2025-06-28 11:16:58浏览次数：

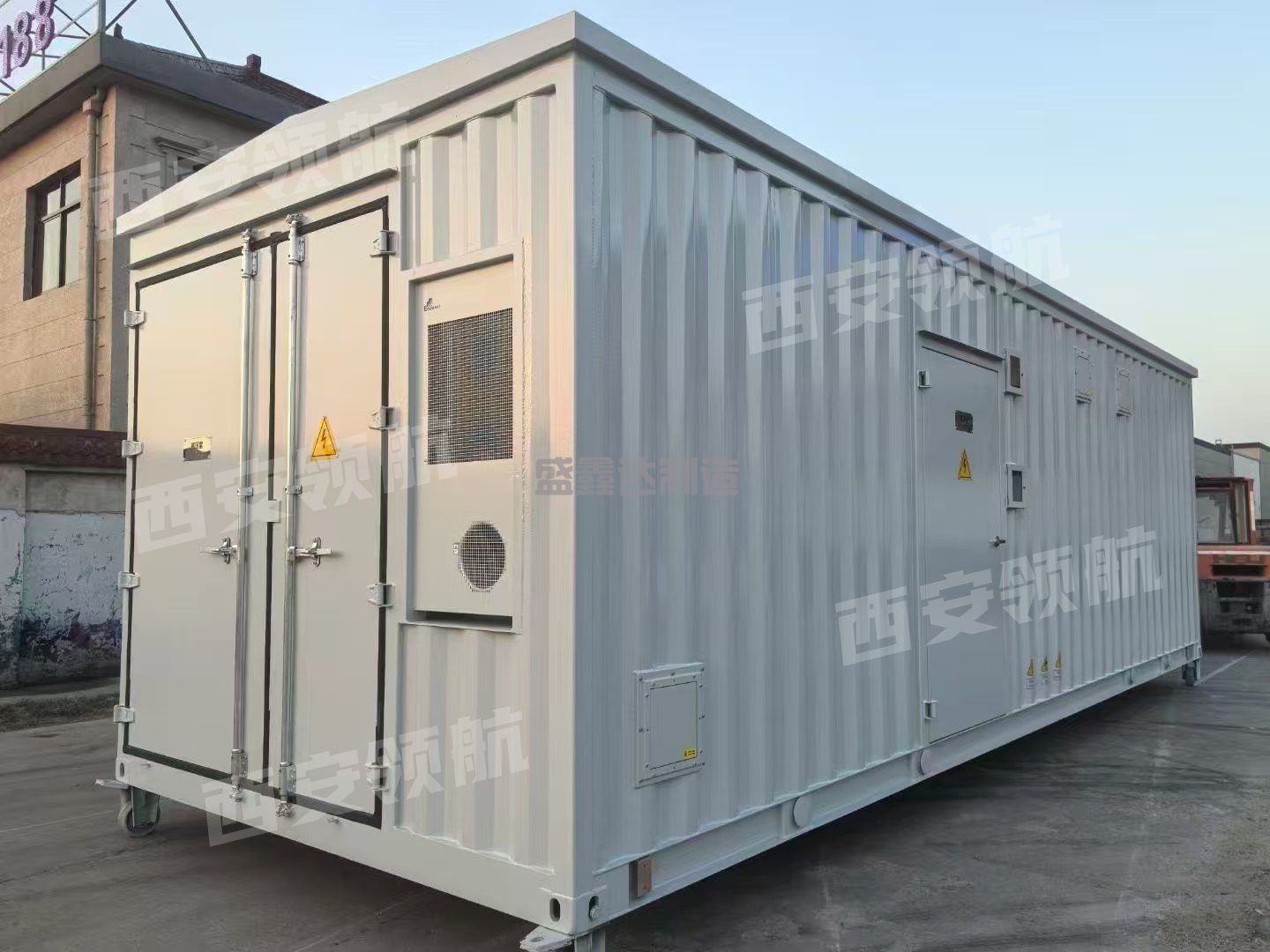

集装箱设备震动对舱体影响的设计应对方案
在集装箱设备舱设计中，震动是影响设备稳定性、舱体结构安全及使用寿命的关键因素。需从震动源分析、结构减震设计、设备防护三个维度综合应对，以下为具体策略与量化指标：
一、震动源分析与评估
- 震动类型及来源
- 地震：按设防烈度设计（如8度区，地面加速度0.2g）。
- 工业场地：邻近设备（如冲压机）引发的低频震动（5-10Hz）。
- 柴油发电机：频率50-200Hz，振动速度≤8mm/s（ISO 10816-3标准）。
- 旋转机械（如风机）：频率与转速相关，需通过频谱分析确定主频。
- 公路运输：频率范围1-50Hz，加速度峰值0.5-2g（根据ISO 8608标准）。
- 铁路运输：频率范围5-80Hz，加速度峰值0.3-1.5g。
- 运输震动：
- 设备运行震动：
- 环境震动：
- 量化评估方法
- 使用三轴加速度计（量程±10g，分辨率0.001g）采集实际震动数据。
- 建立舱体与设备耦合模型，输入震动谱（如公路运输的PSD曲线），计算应力分布。
- 案例：某通信设备舱通过FEA优化，顶板应力降低40%。
- 有限元分析（FEA）：
- 现场实测：
二、结构减震设计
- 舱体刚度优化
- 采用H型钢底架（HW250×250×9×14），与箱体通过橡胶隔震垫连接。
- 顶板与侧板增加纵向加强筋（间距≤300mm，截面尺寸50×30×3mm），提升抗弯刚度。
- 案例：加强筋设计使顶板固有频率从25Hz提升至40Hz，避开设备主频。
- 加强筋布置：
- 底架设计：
- 隔震系统
- 充气压力0.5-1.0MPa，固有频率1-3Hz，适用于精密设备。
- 钢丝绳隔震器（承载力5-20kN，阻尼比0.1-0.2），适用于运输震动。
- 天然橡胶支座（竖向刚度1000kN/m，水平刚度100kN/m），适用于地震区。
- 案例：某数据中心设备舱通过隔震支座，地震响应加速度降低60%。
- 橡胶隔震支座：
- 弹簧阻尼器：
- 空气弹簧：
- 连接节点设计
- 设置防撞块（聚氨酯材质，硬度60 Shore A），限制设备位移≤5mm。
- 设备与舱体通过波纹管（长度≥100mm）或软连接（如橡胶接头）隔离震动传递。
- 柔性连接：
- 限位装置：
三、设备防护措施
- 设备减震安装
- 设备底脚与减震器通过螺栓连接，扭矩值按设备手册执行（如M12螺栓扭矩80N·m）。
- 减震器选型：
设备类型 减震器类型 固有频率（Hz） 承载范围（kg） 通信机柜 钢丝绳隔震器 3-8 50-300 柴油发电机 橡胶减震垫 5-12 500-2000 精密仪器 空气弹簧 1-3 10-100 - 安装方式：
- 管线防护
- 每隔500mm设置管线卡箍，避免与舱体共振。
- 电缆采用金属软管（长度≥200mm），液压管采用橡胶波纹管。
- 柔性管线：
- 管线固定：
- 防松脱设计
- 重型设备（如UPS）通过化学锚栓（M16，抗拉强度≥50kN）固定于底架。
- 使用防松螺母（如尼龙锁紧螺母）或螺纹胶（Loctite 243）。
- 紧固件防松：
- 设备固定：
四、测试与验证
- 振动台试验
- 设备功能正常，舱体应力≤许用应力（钢材屈服强度235MPa，安全系数1.5）。
- 公路运输：按ISO 13355标准，输入PSD曲线（0.04g²/Hz@1-200Hz）。
- 地震：按GB 50011标准，输入三向地震波（EL Centro波）。
- 试验标准：
- 判定标准：
- 现场路试
- 安装三轴加速度计，记录实际运输过程中的振动数据。
- 案例：某设备舱通过500km公路路试，振动加速度峰值从1.8g降至0.6g。
- 测试方法：
五、典型案例
- 案例1：通信基站设备舱（公路运输）
- 舱体增加加强筋，固有频率从20Hz提升至35Hz。
- 设备安装钢丝绳隔震器，固有频率降至5Hz。
- 问题：设备在运输中频发故障，振动加速度峰值达2.2g。
- 解决方案：
- 效果：振动加速度峰值降至0.8g，设备故障率降低90%。
- 案例2：数据中心设备舱（地震区）
- 底架安装橡胶隔震支座，水平刚度降低至80kN/m。
- 设备采用空气弹簧减震，固有频率降至2Hz。
- 问题：8度地震下设备倾覆，损失超500万元。
- 解决方案：
- 效果：地震响应加速度降低65%，设备无损坏。
六、设计总结与建议
- 设计优先级：
- 第一步：识别主要震动源（运输/设备/环境）。
- 第二步：优化舱体刚度，避开设备主频。
- 第三步：选择合适的隔震系统（橡胶/弹簧/空气弹簧）。
- 第四步：设备减震安装与管线防护。
- 关键参数：
- 舱体固有频率：避开设备主频±20%（如设备主频50Hz，舱体频率应＜40Hz或＞60Hz）。
- 减震器阻尼比：0.1-0.3（兼顾隔震与稳定性）。
- 成本与性能平衡：
- 运输震动：优先选用钢丝绳隔震器（成本低，寿命长）。
- 地震防护：橡胶隔震支座（性能优，成本较高）。
通过以上设计，集装箱设备舱可有效降低震动影响，确保设备在运输、运行及地震中的安全性与可靠性。
